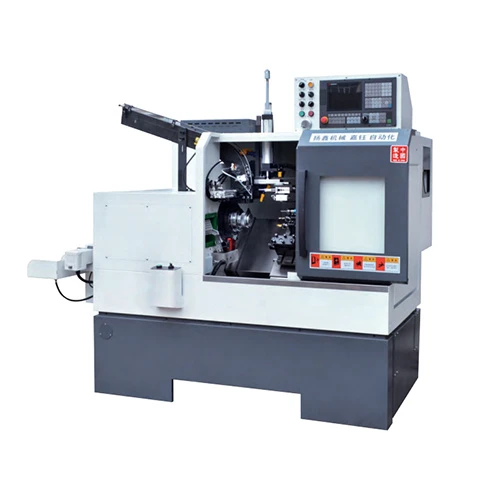

Máquina de torno CNC de bancada inclinada
El torno CNC de bancada-inclinada representa una integración innovadora de tecnología de automatización de alta-precisión, que ofrece una solución completa diseñada específicamente para piezas rotativas complejas, incluidos ejes cortos, ejes escalonados, piezas en forma de disco-y componentes tubulares. Con la rigidez inherente, la eficiencia de evacuación de virutas y los beneficios de ahorro de espacio-de su diseño de bancada inclinada, combinados con la alta precisión y versatilidad de la tecnología CNC, sirve como equipo central para el mecanizado eficiente de piezas medianas-a-grandes. A medida que la fabricación avanza hacia procesos inteligentes y multifuncionales-, la aplicación de tornos CNC-de bancada inclinada seguirá expandiéndose, impulsando mejoras simultáneas en la eficiencia de la producción y la calidad del mecanizado.
Presupuesto
|
Modelo |
0640 |
|
Método de alimentación |
Alimentación frontal (alimentación por cilindro) |
|
Método de llenado |
Alimentador de cuenco vibratorio (elevador opcional) |
|
Método de descarga |
Receptor de piezas + cinta transportadora |
|
Longitud de la pieza de trabajo |
10-80 mm |
|
Configuración de la cama |
Cama inclinada integral de 45 grados con guías lineales |
|
Sistema de control |
Sistema CNC + PLC |
|
Estructura del husillo |
Unidad de husillo (delantero 4 + trasero 2 rodamientos) |
|
Nariz del husillo |
A2-5 |
|
Velocidad del husillo |
50-3500 RPM |
|
Perforado a través del-agujero |
φ40 mm (diámetro máximo de paso de la barra) |
|
Método de sujeción |
Cilindro hidráulico rotativo hueco |
|
Accesorio del husillo |
Portabrocas 0640 (portabrocas hidráulico opcional) |
|
Potencia del motor |
4 kilovatios/5,5 kilovatios/7,5 kilovatios |
|
Tipo de portaherramientas |
Portabrocas 0640 (portabrocas hidráulico opcional) |
|
Método de eliminación de virutas |
Descarga de viruta trasera |
|
Velocidad de desplazamiento rápido del eje X/Z- |
24 m/min |
|
Recorrido máximo del eje X/Z-X/Z |
700 mm/350 mm |
|
Peso total de la máquina |
Aproximadamente. 1300kg |
|
Dimensiones generales |
1850×1400×1800 (L×W×H) |
Ámbito de aplicación
Adecuado para el mecanizado automatizado de precisión de procesos complejos en piezas como ejes cortos, ejes escalonados, componentes en forma de disco-y piezas tubulares.
Proceso de fabricación de equipos
La fabricación de nuestros equipos sigue un riguroso proceso de "entrega precisa y basada en la demanda" para garantizar una solución totalmente personalizada para sus necesidades.
Fase 1: Análisis de la demanda y decodificación del proceso
Primero, llevamos a cabo un análisis integral de sus objetivos de mecanizado, incluidos dibujos de piezas en 3D, propiedades de los materiales, tolerancias dimensionales críticas, requisitos de acabado superficial, estado del tratamiento térmico y tiempo del ciclo de producción objetivo. El objetivo principal es obtener una comprensión-profunda de sus requisitos clave y cuellos de botella de producción actuales o futuros.
Fase 2: Diseño de la solución y finalización de la configuración
Basándose en una decodificación precisa del proceso, nuestro equipo de ingeniería selecciona la plataforma de máquina más adecuada (por ejemplo, vertical/horizontal, bancada inclinada, complejo de múltiples-ejes) y realiza una configuración personalizada en-profundidad: desde el par del husillo, la capacidad del almacén de herramientas, el sistema CNC y la selección de servoaccionamiento, hasta la planificación de accesorios especiales, herramientas personalizadas, refrigeración y soluciones de evacuación de virutas. A continuación se establece un acuerdo técnico completo y un plano de distribución en 3D.
Fase 3: Fabricación de precisión y verificación de integración
Después de la confirmación de la solución, ingresamos a la etapa de fabricación central. Esto incluye el tratamiento de envejecimiento de piezas fundidas de alta-calidad, mecanizado de precisión de cinco-caras de componentes estructurales grandes y montaje y ajuste de piezas funcionales clave (por ejemplo, husillos de bolas, guías, husillos). Finalmente, realizamos una integración completa de la máquina y una validación de corte utilizando sus piezas representativas, asegurando que el equipo cumpla con los estándares predeterminados de rendimiento, precisión y estabilidad antes de la entrega - logrando una entrega confiable "llave en mano".
Acerca de Qiyang
Taizhou Qiyang Trading Co., Ltd. es una empresa de alta-tecnología dedicada a la investigación y el desarrollo, la fabricación y la venta de maquinaria de hardware automatizada y máquinas herramienta CNC de precisión. Al integrar experiencia en fabricación avanzada y recursos tecnológicos de toda la industria, la empresa se compromete a proporcionar a clientes globales máquinas herramienta de alta-calidad y soluciones de mecanizado profesional.
Preguntas frecuentes
P1: ¿Cuál es su plazo de pago?
R: Nuestro plazo de pago estándar es un depósito del 30 % al firmar el contrato y el 70 % restante se paga antes del envío. Sin embargo, entendemos los acuerdos financieros de nuestros clientes y estamos abiertos a discutir una solución mutuamente aceptable basada en la confianza, como por ejemplo ajustar el ratio de pago.
P2: ¿Quién corre con el costo de los impuestos y el flete?
R: Nuestras cotizaciones suelen ser EXW (Ex Works), lo que significa que usted es responsable del flete y el seguro. Todos los precios cotizados son precios de factura que incluyen el 13% de IVA.
